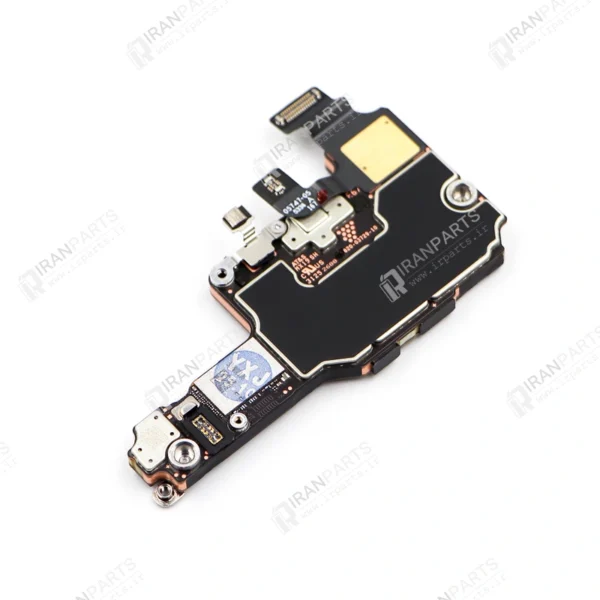

برد آیکلود آیفون چیست و چه کاربردی دارد؟

برد آیفون که با نام لاجیک برد (Logic Board) یا مادربرد آیفون شناخته می‌شود، اصلی‌ترین و حیاتی‌ترین قطعه سخت‌افزاری این دستگاه است. این قطعه در واقع مرکز پردازش، کنترل و مدیریت تمام عملکردهای آیفون محسوب می‌شود و تمامی اجزای اصلی دستگاه روی آن سوار شده‌اند. اگر بخواهیم دقیق‌تر صحبت کنیم، برد آیفون مانند سیستم عصبی مرکزی بدن عمل می‌کند؛ تمامی سیگنال‌ها، داده‌ها و جریان‌های الکتریکی از طریق این برد مدیریت و هماهنگ می‌شوند.

در آیفون‌های جدید، طراحی بردها به‌صورت فوق‌العاده فشرده، چندلایه و بسیار پیچیده انجام شده است. این موضوع علاوه بر افزایش قدرت پردازشی و کاهش مصرف انرژی، باعث شده تعمیرات برد آیفون به یکی از تخصصی‌ترین شاخه‌های تعمیرات موبایل تبدیل شود.

اجزای اصلی تشکیل‌دهنده برد آیفون

چیپست (CPU – SoC)

مهم‌ترین قطعه روی برد آیفون، تراشه اصلی یا همان System on Chip است. اپل از تراشه‌های اختصاصی سری A استفاده می‌کند؛ مانند:

• A11 Bionic

• A12 Bionic

• A13 Bionic

• A14 Bionic

• A15 / A16 / A17

هر نسل از این تراشه‌ها نسبت به نسل قبل سریع‌تر، بهینه‌تر و قدرتمندتر شده‌اند و شامل CPU، GPU، Neural Engine و کنترلرهای مختلف هستند.

حافظه RAM

حافظه رم محل نگهداری داده‌های موقت در حال پردازش است. اجرای اپلیکیشن‌ها، مدیریت مولتی‌تسکینگ و عملکرد روان سیستم‌عامل iOS وابسته به رم روی برد می‌باشد.

حافظه داخلی (NAND)

حافظه ذخیره‌سازی یا NAND محل نگهداری سیستم‌عامل، اپلیکیشن‌ها، تصاویر، ویدئوها و اطلاعات کاربر است. ظرفیت‌های مختلف (64GB، 128GB، 256GB، 512GB و 1TB) از طریق نوع تراشه NAND روی برد مشخص می‌شود.

بیس‌باند (Baseband IC)

این بخش مسئول مدیریت ارتباطات مخابراتی است؛ شامل:

• آنتن‌دهی سیم‌کارت

• اینترنت همراه (4G / 5G)

• تماس صوتی

خرابی بیس‌باند معمولاً با مشکل آنتن، No Service یا جستجوی دائمی شبکه همراه است.

آی‌سی‌های وای‌فای و بلوتوث

ارتباطات بی‌سیم دستگاه مانند Wi-Fi، Bluetooth و AirDrop توسط این تراشه‌ها مدیریت می‌شوند.

آی‌سی مدیریت تغذیه (PMIC)

یکی از حساس‌ترین قطعات روی برد آیفون، آی‌سی مدیریت انرژی است. این بخش وظیفه کنترل:

• شارژ شدن دستگاه

• توزیع جریان

• محافظت در برابر نوسان

• مدیریت مصرف انرژی

را بر عهده دارد.

سایر آی‌سی‌ها و مدارهای جانبی

مانند:

• آی‌سی صدا

• آی‌سی تاچ

• آی‌سی نور پس‌زمینه

• مدارهای تصویر

• کنترلرهای سنسورها

هرکدام نقش حیاتی در عملکرد کامل دستگاه دارند.

طراحی مهندسی برد آیفون

برد آیفون یکی از پیچیده‌ترین طراحی‌های مهندسی در صنعت موبایل است. اپل برای رسیدن به ضخامت کمتر و عملکرد بالاتر، از طراحی چندلایه (Multi-layer PCB) و در مدل‌های جدید از ساختار دو طبقه (Stacked Logic Board) استفاده کرده است.

در آیفون‌های سری X به بعد، بردها به‌صورت دو طبقه طراحی شده‌اند که شامل:

• طبقه بالا

• طبقه پایین

می‌باشند. این ساختار باعث کاهش فضا و افزایش کارایی شده اما فرآیند تعمیر را بسیار حساس و تخصصی کرده است.

قفل آیکلود (iCloud Activation Lock) چیست؟

قفل آیکلود که به نام Activation Lock شناخته می‌شود، یک سیستم امنیتی طراحی‌شده توسط اپل است که از سال 2013 همزمان با فعال‌سازی سرویس Find My معرفی شد.

زمانی که کاربر قابلیت Find My iPhone را فعال می‌کند، دستگاه به Apple ID او متصل می‌شود. از آن لحظه:

برای انجام عملیات زیر نیاز به وارد کردن Apple ID و رمز عبور خواهد بود:

• خاموش کردن Find My

• ریست فکتوری دستگاه

• فعال‌سازی مجدد پس از ریست

• خروج از حساب کاربری

هدف اصلی این سیستم جلوگیری از سوءاستفاده و سرقت دستگاه است. حتی در صورت ریست کارخانه‌ای، دستگاه بدون اطلاعات اپل آیدی قبلی فعال نخواهد شد.

مادربرد آیفون با قفل آیکلود چیست؟

وقتی گفته می‌شود «برد آیکلود آیفون»، منظور بردی است که هنوز به یک Apple ID متصل است و قفل Activation Lock روی آن فعال می‌باشد.

در این شرایط:

• دستگاه پس از روشن شدن درخواست اپل آیدی می‌کند.

• امکان استفاده عادی از گوشی وجود ندارد.

• بدون اطلاعات حساب قبلی فعال‌سازی انجام نمی‌شود.

اگر کاربر رمز اپل آیدی را فراموش کرده باشد و امکان بازیابی وجود نداشته باشد، دستگاه عملاً غیرقابل استفاده خواهد بود.

بعد از آیکلود شدن آیفون چه اتفاقی می‌افتد؟

در صورت فعال بودن قفل آیکلود و عدم دسترسی به اطلاعات حساب:

1.  دستگاه قابل استفاده نخواهد بود.
2.  امکان فعال‌سازی رسمی وجود ندارد.
3.  در بسیاری از مدل‌های جدید، حذف قفل از نظر فنی یا اقتصادی توجیه‌پذیر نیست.

در این شرایط معمولاً دو مسیر وجود دارد:

• اوراق کردن دستگاه و استفاده از قطعات سالم

• استفاده از برد آیکلود برای پروژه‌های تخصصی تعمیراتی (مانند سواپ قطعات)

برد آیکلود آیفون چه زمانی کاربرد دارد؟

بردهای آیکلود معمولاً در شرایط زیر استفاده می‌شوند:

• ضربه شدید و شکستگی کفی برد

• آب‌خوردگی گسترده

• خمیدگی شدید شاسی و آسیب ساختاری

• سوختگی بخش‌هایی از برد اصلی

در بسیاری از موارد، تعمیرکاران حرفه‌ای اقدام به سواپ (Swap) یا جابه‌جایی قطعات مهم مانند:

• CPU

• NAND

• Baseband

• EEPROM

روی یک کفی برد آیکلود سالم می‌کنند.

در صورت سالم بودن بخش‌های حیاتی، حتی امکان بازیابی اطلاعات کاربر نیز وجود دارد.

انواع برد آیکلود آیفون

در مدل‌های سری X به بعد:

• برد دو طبقه

• طبقه بالا و پایین به‌صورت جداگانه

• مدل‌های تک‌سیم و دوسیم

برای سهولت در تعمیرات تخصصی، طبقات به‌صورت مجزا عرضه می‌شوند تا تعمیرکار بتواند بر اساس نیاز خود انتخاب کند.

چالش‌های تعمیر برد آیفون

تعمیر برد آیفون نیازمند:

• هیتر و هویه حرفه‌ای

• دستگاه Reball

• میکروسکوپ تخصصی

• دانش شماتیک و نقشه‌خوانی

• مهارت در پروگرام آی‌سی‌ها

می‌باشد. کوچک‌ترین اشتباه می‌تواند منجر به سوختگی کامل برد شود.

شرایط گارانتی برد آیکلود

بازگشت کالا تنها در صورتی امکان‌پذیر است که:

• پلمپ بسته‌بندی باز نشده باشد.

• برد دستکاری یا تست نشده باشد.

هشدار مهم به همکاران تعمیرکار

بردهای CNC شده را قبل از تمیزکاری کامل سطح قطعه CNC شده هرگز با باتری یا منبع تغذیه روشن نکنید.

این کار می‌تواند منجر به:

• اتصال کوتاه

• سوختن آی‌سی تغذیه

• آسیب دائمی به برد

شود.

جمع‌بندی تخصصی

برد آیکلود آیفون در واقع لاجیک بردی است که به Apple ID متصل بوده و قفل فعال‌سازی روی آن فعال است. این بردها در تعمیرات تخصصی، پروژه‌های سواپ و بازیابی اطلاعات کاربرد دارند اما برای استفاده عادی از دستگاه نیاز به حذف رسمی قفل دارند.

با توجه به پیچیدگی طراحی بردهای آیفون، انتخاب قطعه سالم و استاندارد اهمیت بسیار بالایی دارد و نصب یا تست نادرست می‌تواند خسارت جدی ایجاد کند.

اگر قصد خرید یا استفاده از برد آیکلود آیفون را دارید، حتماً با دانش فنی کافی و ابزار تخصصی اقدام نمایید.
